في صناعة شاشات LCD التجارية، تعد LCM (وحدة الكريستال السائل) مكونًا رئيسيًا يحدد الأداء النهائي للمنتج، مما يؤثر بشكل مباشر على سطوع الشاشة ودقة الألوان واستجابة اللمس والموثوقية-على المدى الطويل.
اليوم، استنادًا إلى خبرة الإنتاج العملية، نقوم بتحليل الهيكل وعملية الإنتاج الكاملة لوحدة تجميع TFT بشكل منهجي، على أمل مساعدة مهندسي المشتريات ومصممي المنتجات على إتقان العمليات الأساسية بسرعة وتجنب المشكلات الشائعة في اختيار المكونات ومراقبة الجودة.
الهيكل الأساسي لوحدة تجميع TFT
إن وحدة LCD -TFT الكاملة ليست مجرد "مجموعة من الشاشات"، ولكنها وحدة وظيفية مدمجة بدقة من طبقات متعددة من المكونات البصرية والإلكترونية والميكانيكية. فهو يحدد بشكل مباشر سطوع الشاشة وإعادة إنتاج الألوان واستقرار الإشارة والموثوقية في بيئة تشغيل متواصلة على مدار الساعة طوال أيام الأسبوع. يتم دمج هذه المكونات بإحكام من خلال عمليات محددة لتكوين وحدة عرض وظيفية مباشرة.

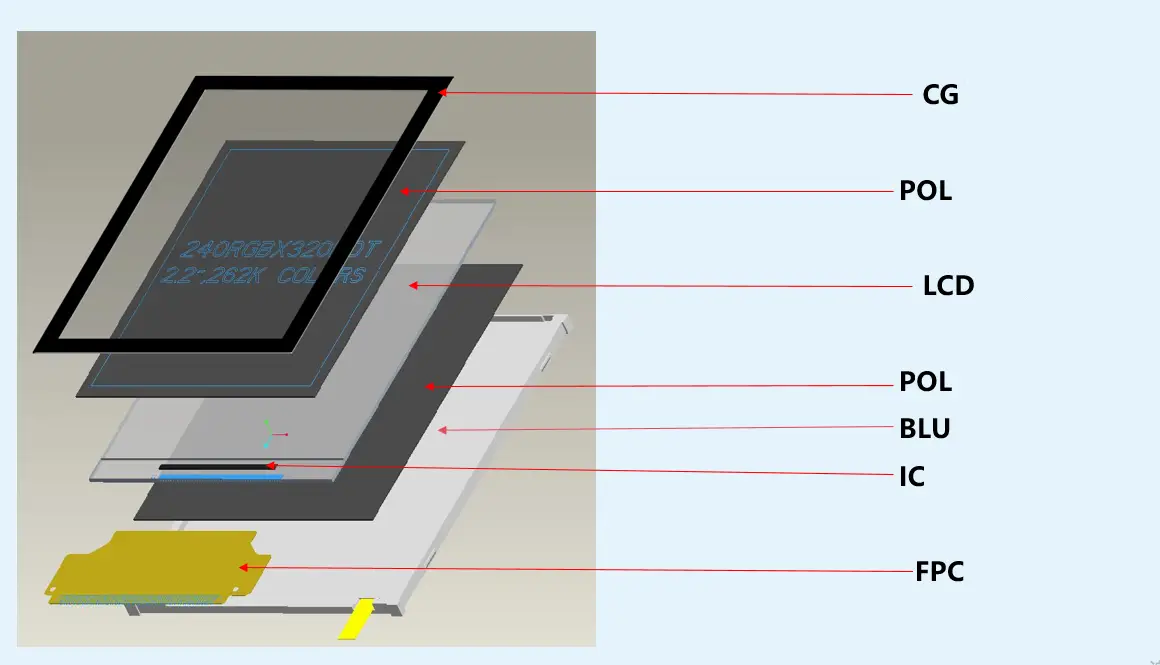

كما هو موضح في العرض الموضح أدناه، يتم عرض ترتيب التراص لكل طبقة من الخارج إلى الداخل بوضوح: لوحة الغلاف ← لوحة LCD (بما في ذلك المستقطبات العلوية والسفلية) ← الإضاءة الخلفية ← محرك IC وFPC. يسهل هذا التصميم الهرمي الصيانة اللاحقة والتوسع الوظيفي.
شرح تفصيلي لعملية إنتاج LCM
تشتمل عملية إنتاج وحدة TFT-LCD بشكل أساسي على الخطوات التالية:
قطع الزجاج LCD
المواد الواردة عبارة عن ورقة كاملة من زجاج LCD الأصلي. ويجب كتابتها بدقة باستخدام عجلة قطع ميكانيكية لفصلها إلى وحدات TFT فردية. تحدد هذه الخطوة بشكل مباشر قوة الحافة وتفاوت الأبعاد، مما يقلل من خطر كسر الحافة ووضع الأساس للربط اللاحق عالي الدقة-.
ملحق فيلم الاستقطاب لشاشات الكريستال السائل
يتم إرفاق فيلم استقطاب أمامي وفيلم استقطاب خلفي (بما في ذلك فيلم التعويض) على جانبي زجاج TFT. يؤثر الفيلم المستقطب بشكل مباشر على نسبة النفاذية والتباين، وتعد جودة ملحق الفيلم المستقطب عاملاً أساسيًا في تحديد التجربة البصرية.
ربط IC: عملية COG
يتم ربط شريحة IC للسائق مباشرة بالقطب الزجاجي باستخدام ACF، مما يحقق الاتصال الكهربائي بين شاشة LCD وIC.

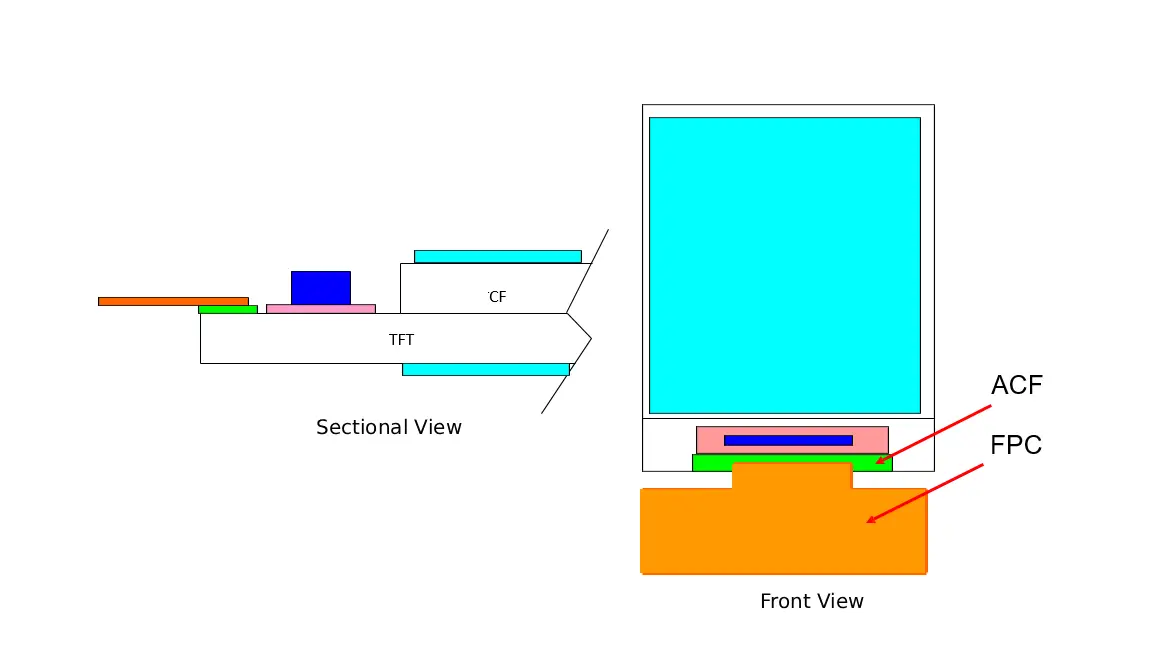

الرابطة FPC: الضباب
يؤدي استخدام ACF لربط FPC مباشرة بالزجاج إلى تحقيق اتصال كهربائي بين FPC وشاشات LCD وIC.
تطبيق معجون الفضة والمواد اللاصقة
تجميع الإضاءة الخلفية
قم بمحاذاة وتجميع وحدة الإضاءة الخلفية -المضاءة أو المباشرة-الحافة مع لوحة LCD وأكمل عملية اللحام.
غطاء كامل مناسب
يتم استخدام لاصق بصري واضح لربط لوحة الغطاء بالكامل بـ LCM.
لماذا يجب أن تخضع هذه العمليات لرقابة صارمة على TFT-LCM؟
قد تبدو العمليات السبع المذكورة أعلاه مستقلة، لكنها في الواقع مرتبطة ارتباطًا وثيقًا. يمكن أن يؤدي الانحراف في أي خطوة إلى زيادة احتمالية حدوث مشكلات بشكل كبير مثل الخطوط الساطعة وتغيرات الألوان وأعطال اللمس على الشاشة بأكملها، مما يؤدي غالبًا إلى ارتفاع تكاليف إعادة العمل في المشاريع.
